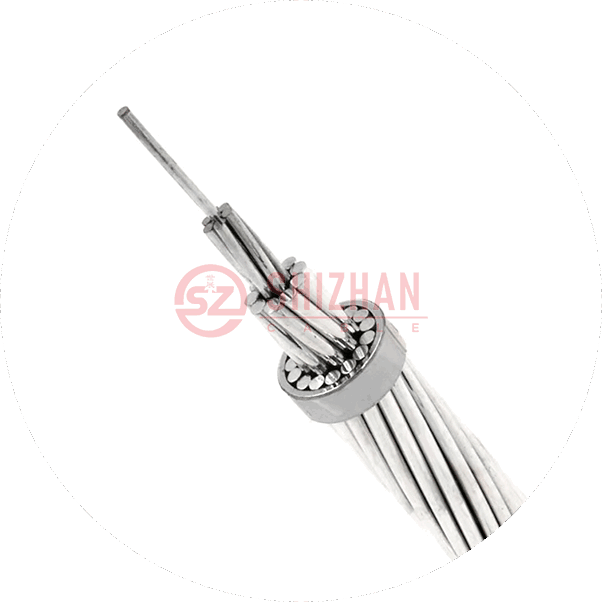

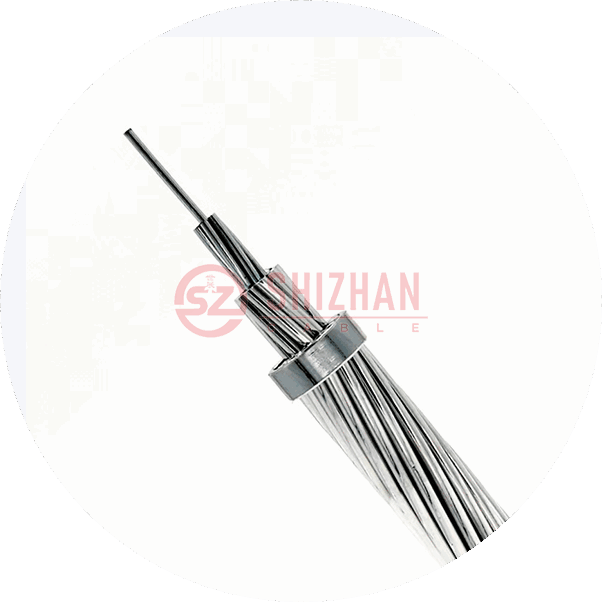

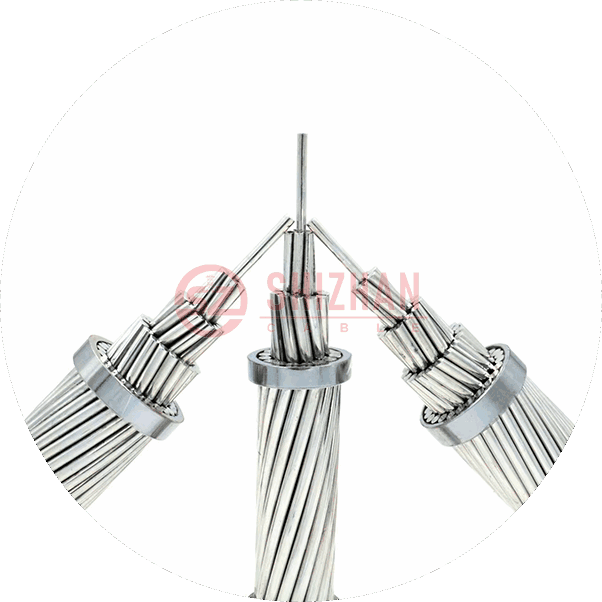

Todos Los Conductores De Aleación De Aluminio (AAAC)

Los conductores de aleación de aluminio (AAAC) se pueden utilizar en líneas de transmisión de media, alta y extraalta tensión.

El AAAC ofrece un mejor rendimiento de la flecha gracias a la alta relación resistencia-peso que proporciona la aleación de aluminio.

Además, el aluminio del conductor AAAC proporciona una mayor resistencia a la corrosión que los conductores ACSR.

Send Message

Facebook Twitter LinkedIn Pinterest Share

NORMAS

ASTM B399,IEC 61089, DIN 48201,BS EN 50182, GB/T 1179-2008 TYPE:JLHA1,GB/T 1179-2008 TYPE:JLHA2, AS 1531,NF C 34-125.

CONSTRUCCIÓN

El conductor de aleación de aluminio (AAAC) es un conductor trenzado concéntrico, fabricado con una aleación de aluminio, magnesio y silicio de alta resistencia. El AAAC debe tener un cableado alternado entre cada capa, y la capa exterior debe estar orientada a la derecha (opcional).

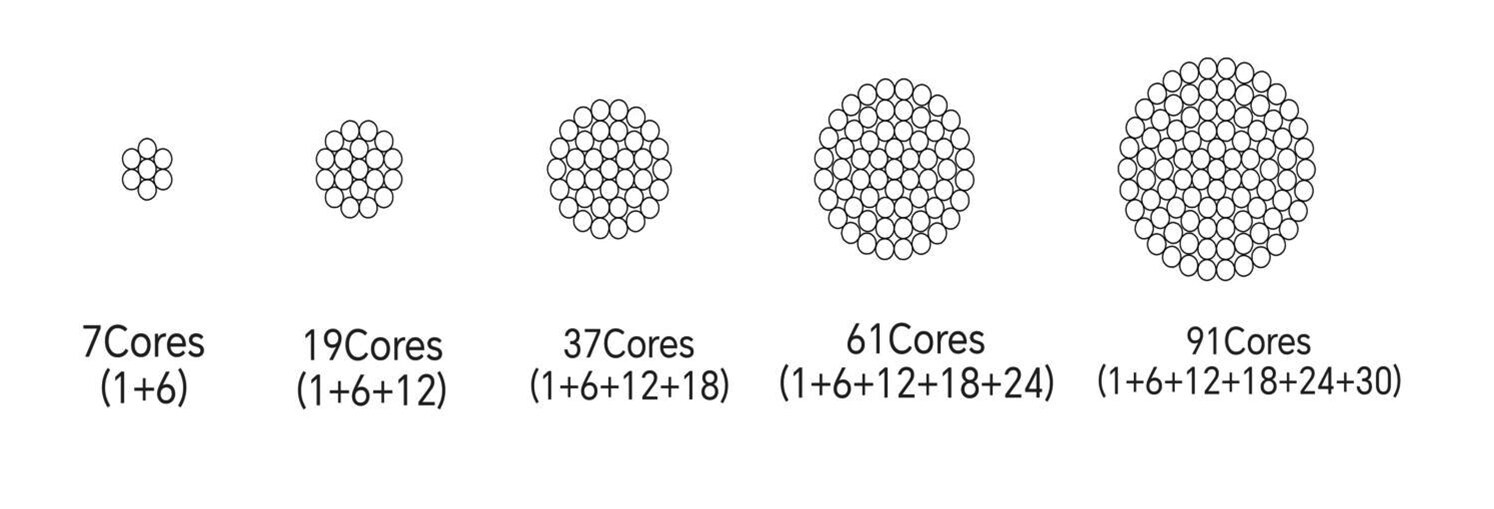

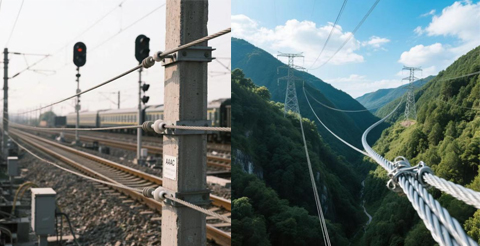

AAC–Conductor01

PARÁMETROS DEL PRODUCTO

ASTM B399

Nombre del código	Área		1350 Calificación Equivalente	Trenzado y diámetro del cable	Diámetro total aproximado	Peso unitario	Carga de rotura nominal	Max. Resistencia DC a 20℃
Nombre del código	AWG or MCM	mm²	AWG or MCM	No./mm	mm	kg/km	KN	Ω/km
Akron	30.58	15.5	6	7/1.68	5.04	43	4.92	2.159
Alton	48.69	24.7	4	7/2.12	6.36	68	7.83	1.356
Ames	77.47	39.2	2	7/2.67	8.01	108	12.4	0.8547
Azusa	123.3	62.4	1	7/3.37	10.11	171	18.9	0.5365
Anaheim	155.4	78.6	2/0	7/3.78	11.34	216	23.8	0.4264
Amherst	195.7	99.3	3/0	7/4.25	12.75	273	30.0	0.3373
Alliance	246.9	125	4/0	7/4.77	14.31	343	37.8	0.2678
Butte	312.8	159	266.8	19/3.26	16.30	435	46.5	0.2112
Canton	394.5	200	336.4	19/3.66	18.30	549	58.6	0.1676
Cairo	465.4	236	397.5	19/3.98	19.90	649	69.2	0.1417
Darien	559.5	284	477	19/4.36	21.80	778	83.1	0.1181
Elgin	652.4	331	556.5	19/4.71	23.55	908	97.0	0.1012
Flint	740.8	375	636	37/3.59	25.13	1028	107	0.08944
Greeley	927.2	470	795	37/4.02	28.14	1289	135	0.07133

IEC 61089

Código Número	Área Nominal	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
Código Número	mm²	No./mm	mm	kg/km	KN	Ω/km
16	18.4	7/1.83	5.49	50.4	5.43	1.7896
25	28.8	712.29	6.86	78.7	8.49	1.1453
40	46	7/2.89	8.68	125.9	13.58	0.7158
63	72.5	7/3.63	10.90	198.3	21.39	0.4545
100	115	19/2.78	13.90	316.3	33.95	0.2877
125	144	19/3.10	15.50	395.4	42.44	0.2302
160	184	19/3.51	17.60	506.1	54.32	0.1798
200	230	19/3.93	19.60	632.7	67.91	0.1439
250	288	19/4.39	22.00	790.8	84.88	0.1151
315	363	37/3.53	24.70	998.9	106.95	0.0916
400	460	37/3.98	27.90	1268.4	135.81	0.0721
450	518	37/4.22	29.60	1426.9	152.79	0.0641
500	575	37/4.45	31.20	1585.5	169.76	0.0577
560	645	61/3.67	33.00	1778.4	190.14	0.0516
630	725	61/3.89	35.00	2000.7	213.90	0.0458
710	817	61/4.13	37.20	2254.8	241.07	0.0407
800	921	61/4.38	39.50	2540.6	271.62	0.0361
900	1036	91/3.81	41.80	2861.1	305.58	0.0321
1000	1151	91/4.01	44.10	3179.0	339.53	0.0289
1120	1289	91/4.25	46.70	3560.5	380.27	0.0258
1250	1439	91/4.49	49.40	3973.7	424.41	0.0231

BS EN 50182

Nombre del código	Área Nominal	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
Nombre del código	mm²	No./mm	mm	Kg/km	KN	Ω/km
Box	18.8	7/1.85	5.55	51.4	5.55	1.7480
Acacia	23.8	7/2.08	6.24	64.9	7.02	1.3828
Almond	30.1	7/2.34	7.02	82.2	8.88	1.0926
Cedar	35.5	7/2.54	7.62	96.8	10.46	0.9273
Deodar	42.2	7/2.77	8.31	115.2	12.44	0.7797
Fir	47.8	7/2.95	8.85	130.6	14.11	0.6875
Hazel	59.9	7/3.3	9.90	163.4	17.66	0.5494
Pine	71.6	7/3.61	10.83	195.6	21.14	0.4591
Holly	84.1	7/3.91	11.73	229.5	24.79	0.3913
Willow	89.7	7/4.04	12.12	245	26.47	0.3665
Oak	118.9	7/4.65	13.95	324.5	35.07	0.2767
Mulberry	150.9	19/3.18	15.90	414.3	44.52	0.2192
Ash	180.7	19/3.48	17.40	496.1	53.31	0.1830
Elm	211	19/3.76	18.80	579.2	62.24	0.1568
Poplar	239.4	37/2.87	20.09	659.4	70.61	0.1387
Sycamore	303.2	37/3.23	22 .61	835.2	89.4	0.1095
Upas	362.1	37/3.53	24.71	997.5	106.82	0.0917
Yew	479	37/4.06	28.42	1319.6	141.31	0.0693
Totara	498.1	37/4.14	28.98	1372.1	146.93	0.0666
Rubus	586.9	61/3.5	31.50	1622	173.13	0.0567
Sorbus	659.4	61/3.71	33 .39	1822.5	194.53	0.0505
Araucaria	821.1	61/4.14	37.26	2269.4	242.24	0.0406
Redwood	996.2	61/4.56	41.04	2753.2	293.9	0.0334

DIN 48201

Tamaño del conductor	Área real	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
mm²	mm²	No./mm	mm	Kg/km	KN	Ω/km
16	15.9	7/1.70	5.1	43	4.4	2.0742
25	24.3	7/2.10	6.3	66	6.8	1.3593
35	34.4	7/2.50	7.5	94	9.6	0.9591
50	49.5	7/3.00	9.0	135	13.8	0.6660
50	48.4	19/1.80	9.0	133	13.5	0.6849
70	65.8	19/2.10	10.5	181	18.4	0.5032
95	93.3	19/2.50	12.5	256	26.1	0.3551
120	117.0	19/2.80	14.0	322	32.7	0.2831
150	147.1	37/2.25	15.8	406	41.1	0.2256
185	181.6	37/2.50	17.5	500	50.7	0.1828
240	242.5	61/2.25	20.3	670	67.7	0.1371
300	299.4	61/2.50	22.5	827	83.6	0.1110
400	400.1	61/2.89	26.0	1104	111 8	0.0831
500	499.8	61/3.23	29.1	1379	139.6	0.0665
625	626.2	91/2.96	32.6	1732	174.9	0.0531
800	802.1	91/3.35	36.9	2218	224.0	0.0415
1000	999.7	91/3.74	41.1	2767	279.2	0 .0333

GB/T 1179-2008 TYPE:JLHA1

Tamaño del conductor	Área real	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
mm²	mm²	No./mm	mm	Kg/km	KN	Ω/km
10	10.02	7/1.35	4.05	27.4	3.26	3.3205
16	16.08	7/1.71	5.13	44.0	5.22	2.0695
25	24.94	7/2.13	6.39	68.2	8.11	1.3339
35	34.91	7/2.52	7.56	95.5	11.35	0.9529
50	50.14	7/3.02	9.06	137.2	16.30	0.6635
70	70.07	7/3.57	10.7	191.7	22.07	0.4748
95	95.14	7/4.16	12.5	261.5	29.97	0.3514
150	149.96	19/3.17	15.9	412.2	48.74	0.2229
210	209.85	19/3.75	18.8	576.8	66.10	0.1593
240	239.96	19/4.01	20.1	661.1	75.59	0.1397
300	299.43	37/3.21	22.5	825.0	97.32	0.1119
400	399.98	37/3.71	26.0	1102.0	125.99	0.0838
500	500.48	37/4.15	29 1	1380.9	157.65	0.0671
630	631.30	61/3.63	32.7	1741.8	198.86	0.0532
800	801.43	61/4.09	36.8	2211.3	252.45	0.0419

GB/T 1179-2008 TYPE:JLHA2

Tamaño del conductor	Área real	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
mm²	mm²	No./mm	mm	Kg/km	KN	Ω/km
10	10.02	7/1.35	4.05	27.4	2.96	3.2891
16	16.08	7/1.71	5.13	44.0	4.74	2.0500
25	24.94	7/2.13	6.39	68.2	7.36	1.3213
35	34.91	7/2.52	7.56	95.5	10.30	0.9439
50	50.14	7/3.02	9.06	137.2	14.79	0.6573
70	70.07	7/3.57	10.7	191.7	20.67	0.4703
95	95.14	7/4.16	12.5	261.5	28.07	0.3481
120	120.36	19/2.84	14.2	330.8	35.51	0.2751
150	149.96	19/3.17	15.9	412.2	44.24	0.2208
210	209.85	19/3.75	18.8	576.8	61.91	0.1578
240	239.96	19/4.01	20.1	661.1	70.79	0.1383
300	299.43	37/3.21	22.5	825.0	88.33	0.1109
400	399.98	37/3.71	26.0	1102.0	117.99	0.0830
500	500.48	37/4.15	29.1	1380.9	147.64	0.0664
630	631.30	61/3.63	32.7	1741.8	186.23	0.0527
800	801.43	61/4.09	36.8	2211.3	236.42	0.0415
1000	1000.58	61/4.57	41.1	2760.7	295.17	0.0332

AS 1531

Nombre	Número y diámetro del cable	Diámetro total aproximado.	Área de sección transversal	Aprox. Peso	Carga de rotura calculada	Área equivalente de aluminio	Max. Resistencia DC a 20℃



	No./mm	mm	mm²	kg/km	KN	mm²	Ω/km
Diamond	7/2.50	7.50	34.36	94	9.64	29.3	0.9670
Dolomite	7/2.75	8.25	41.58	113	11.6	35.4	0.7990
Emerald	7/3.00	9.00	49.48	135	13.9	42.2	0.6710
Garnet	7/3.75	11.30	77.28	211	21.7	65.8	0.4300
Jade	7/4.50	13.50	111.3	304	31.2	94.8	0.2980
Jasper	7/4.75	14.30	124.0	339	34.8	106	0.2680
Opal	19/3.25	16.30	157.6	433	44.2	134	0.2120
Patronite	19/3.50	17.50	182.8	503	51.3	155	0.1830
Pearl	19/3.75	18.80	209.8	576	58.8	178	0.1590
Ruby	37/3.00	21.00	261.6	721	73.5	221	0.1280
Ruthenium	37/3.25	22.80	307.0	845	86.1	260	0.1090
Rutile	19/4.75	23.80	336.7	924	94.4	285	0.0991
Sapphire	37/3.75	26.30	408.5	1120	115.0	345	0.0819
Spinel	61/3.25	29.30	506.1	1400	135.0	427	0.0662
Tantalum	61/3.50	31.50	586.9	1620	156.0	495	0.0572
Topaz	61/3.75	33.80	673.4	1860	179.0	568	0.0498

NF C 34-125

Nombre del código	Número y diámetro del cable	Diámetro total aproximado.	Aprox. Peso	Carga de rotura calculada	Max. Resistencia DC a 20℃
Nombre del código	No./mm	mm	Kg/km	KN	Ω/km
Diamond	7/2.50	7.50	94	9.6	0.9670
Dolomite	7/2.75	8.25	114	11.6	0.7990
Emerald	7/3.00	9.00	135	13.9	0.6710
Garnet	7/3.75	11.25	212	21.7	0.4300
Jade	7/4.50	13.50	305	31.2	0.2980
Jasper	7/4.75	14.25	340	34.8	0.2680
Opal	19/3.25	16.25	434	44.2	0.2120
Patronite	19/3.50	17.50	503	51.3	0.1830
Pearl	19/3.75	18.75	577	58.8	0.1590
Ruby	37/3.00	21.00	721	73.5	0.1280
Ruthenium	37/3.25	22.75	846	86.1	0.1090
Rutile	19/4.75	23.75	926	94.4	0.0991
Sapphire	37/3.75	26.25	1127	115.0	0.0819
Spinel	61/3.25	29.25	1398	135.0	0.0662
Tantalum	61/3.50	31.50	1621	156.0	0.0572
Topaz	61/3.75	33.75	1861	179.0	0.0498

APLICACIÓN

Los AAAC se utilizan como cable conductor desnudo en circuitos aéreos que requieren mayor resistencia mecánica que los AAC y mejor resistencia a la corrosión que los ACSR. Las características de flecha y la relación resistencia-peso del cable conductor AAAC son mejores que las de los AAC y los ACSR. La construcción de 7 y 19 hilos es adecuada para la reticulación aérea desnuda de tramos medianos, normalmente a baja y media tensión. La construcción de 37 y 61 hilos es adecuada para líneas de transmisión y subtransmisión, donde una construcción homogénea puede reducir las pérdidas de línea y mejorar la resistencia a la corrosión en conductores con una resistencia similar a la de los ACSR.
